Informações Gerais:

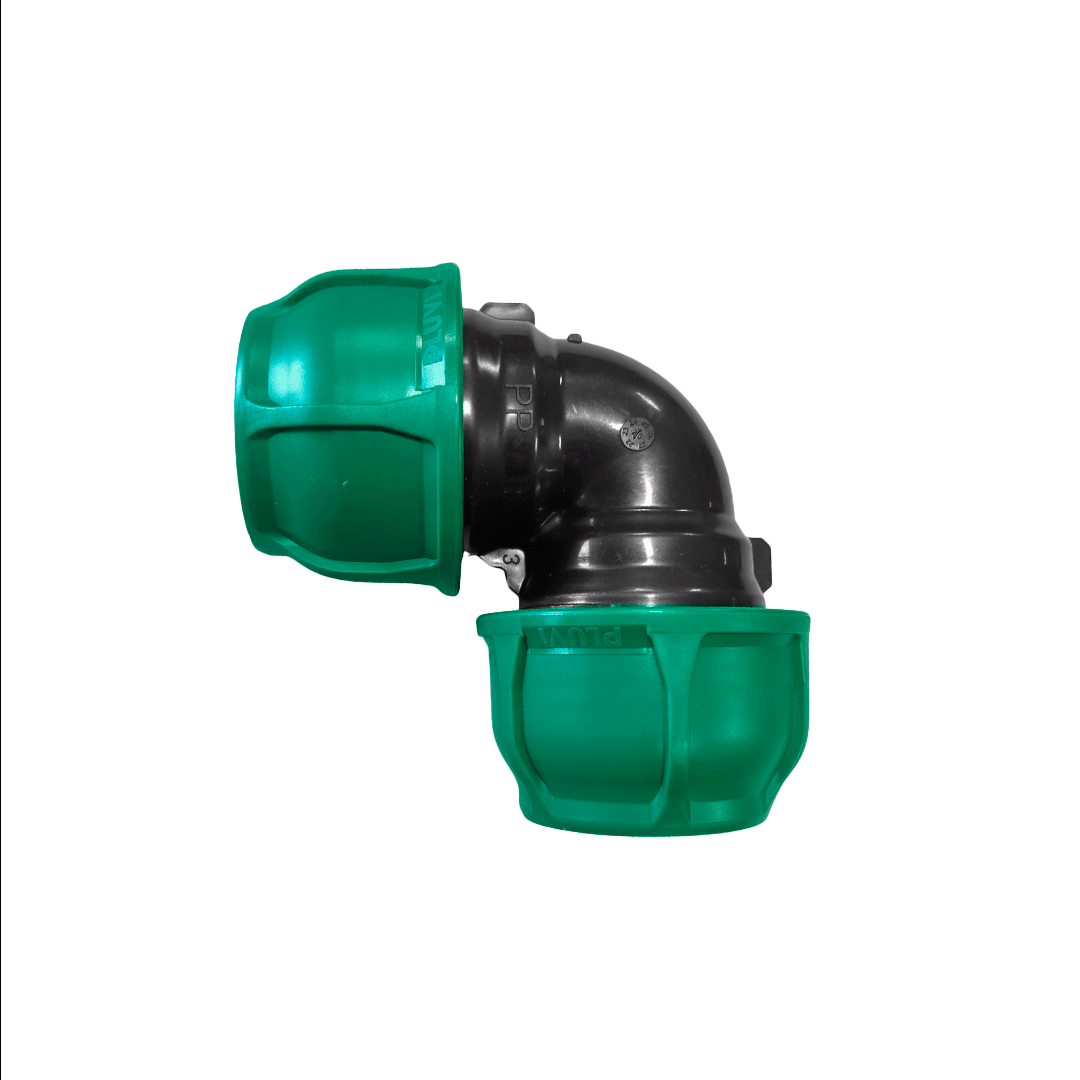

Funções: Conexão para mudança de sentido em 90° de uma linha de tubos PEAD/PEMD.
Aplicação: Sistemas de linha fixa ou móvel de irrigação, bem como sistemas de distribuição de água em geral utilizando tubos PEAD ou PEMD.
Características – Benefícios:
• Produzido em plástico (PP) de alta resistência
• Todas as bitolas disponíveis com anel de vedação tipo labial, que garante grande facilidade na montagem e alto poder de estanqueidade
• Resistente a severas condições de trabalho em pressões de até PN10 (100 MCA)
Procedimento de Montagem – Conexões de Compressão para Tubos PEAD/PEMD:
Preparação do tubo
• Corte o tubo PEAD perpendicularmente (90°), usando cortador adequado, preferencialmente do tipo “tesoura”.
• Retire as rebarbas e limpe bem a extremidade do tubo.
• Certifique-se de que o tubo esteja liso e sem ovalizações.
Desmontagem parcial da conexão
• Afrouxe a porca da conexão manualmente.
• Verifique se os componentes internos estão na ordem correta: porca → anel de pressão/trava → bucha/anel de apoio → anel de borracha de vedação → corpo.
Inserção do tubo
• Insira o tubo até ultrapassar o anel de vedação, chegando ao batente interno do corpo da conexão.
• Esse passo é essencial para garantir a vedação hidráulica.
Fixação
• Empurre bem o tubo e rosqueie a porca manualmente até o fim.
• Utilize a chave PLUVI apropriada somente para o aperto final, girando ¼ de volta adicional se necessário.
• Nunca aplique excesso de torque, para não danificar a conexão.
Teste de estanqueidade
• Pressurize gradualmente a linha.
• Verifique se há vazamentos na conexão.
• Caso haja, solte e repita o encaixe, certificando-se da limpeza do tubo e do correto posicionamento do anel de vedação.
Boas práticas adicionais:
• Não utilizar graxas ou óleos minerais (eles podem danificar o anel de borracha).
• Se necessário, usar apenas lubrificante neutro à base de silicone.
• Evitar o uso de chaves ou ferramentas metálicas para apertar as porcas — recomenda-se o uso da chave original PLUVI.
