Informações gerais

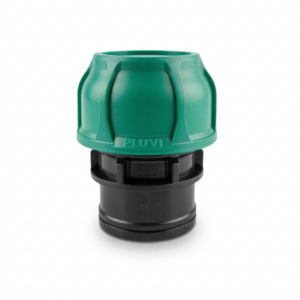

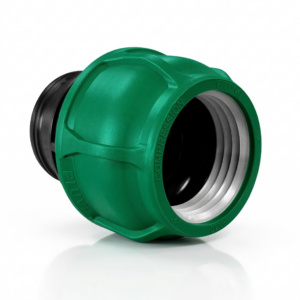

Funções: Conexão para transição de tubo PEAD/PEMD com junta tipo compressão para rosca fêmea padrão BSP.
Aplicação: Sistema de linha fixa ou móvel de irrigação e sistemas de distribuição de água em geral utilizando tubos PEAD ou PEMD.
Características – Benefícios:
Produzido em plástico (PP) de alta resistência.
Todas as bitolas disponíveis com anel de vedação tipo labial, que garantem grande facilidade na montagem e alto poder de estanqueidade.
Resistente a severas condições de trabalho em pressões de até PN10 (100 MCA).
Procedimento de montagem – Conexões de compressão para tubos PEAD/PEMD
Preparação do tubo
Corte o tubo PEAD perpendicularmente (90°), usando cortador adequado, preferencialmente do tipo tesoura.
Retire as rebarbas e limpe bem a extremidade do tubo.
Certifique-se de que o tubo esteja liso e sem ovalizações.
Desmontagem parcial da conexão
Afrouxe a porca da conexão manualmente.
Verifique se os componentes internos estão na ordem correta: porca → anel de pressão/trava → bucha/anel de apoio → corpo → anel de borracha de vedação.
Inserção do tubo
Insira o tubo até ultrapassar o anel de vedação, chegando ao batente interno do corpo da conexão.
Esse passo é essencial para garantir a vedação hidráulica.
Fixação
Empurre bem o tubo e rosqueie a porca manualmente até o fim.
Utilize apenas a chave PLUVI apropriada e gire ¼ de volta adicional, se necessário.
Nunca aplicar excesso de torque, para não danificar a conexão.
Teste de estanqueidade
Pressurize gradualmente a linha.
Verifique se há vazamentos na conexão.
Caso haja, solte e repita o encaixe, certificando-se da limpeza do tubo e do correto posicionamento do anel de vedação.
Boas práticas adicionais:
Não utilizar graxas ou óleos minerais (eles podem danificar o anel de borracha).
Se necessário, usar apenas lubrificante neutro à base de silicone.
Evitar o uso de chaves ou ferramentas metálicas para apertar as porcas; recomenda-se o uso da chave original PLUVI.
